マルチ駆動マルチアンプシステム

チャンネルデバイダー（クロスオーバーネットワーク）
パイオニア　D-23
通常のネットワークは直接パワーがかかります。
ひずみやダンピングファクターの劣化を招きやすくなります。
そこて゜パワーアンプの前でクロスオーバーネットワーク
（チャンネルデバイダーを使って周波数帯域を
分割しパワーアンプに直接スピーカーを接続する為、
パワーを扱わなくてよく、ひずみやダンピングファクターの劣化が防げます。

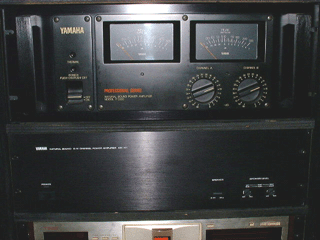

パワーアンプ
YAMAHA P2200
YAMAHA P2100
YAMAHA MX-101


ウーファＹＳＴ-ＳＷ１０００



● ユニット：30cm防磁型ウーファ 定格出力：120W（5・EIAJ)
● 入力インピーダンス：4.7k(SP入力),10k(ライン入力)
● 再生周波数帯域：16〜160Hz ハイカットフィルタ：30〜130Hz連続可変
● 消費電力：100W 外形寸法：580W×440H×440Dmm
● 重量：48kg 仕上げ：樺化粧黒色塗装仕上げ(YST-SW1000)

下記はマルチアンプシステムに使用しているアンプて゜す。
ＡＭＰ1 YAMAHA P2200 2ＣＨ 1台 ローレンジ用
ＡＭＰ2 YAMAHA P2100 2ＣＨ 1台 ミドルレンジ2ＣＨで使用
ＡＭＰ3 YAMAHA MX-101 4ＣＨ 1台 ハイレンジ2ＣＨで使用
ＡＭＰ4 YAMAHA ＹＳＴ-ＳＷ１０００
定格出力：120W（5・EIAJ)		 内臓 1台 ミドル ローレンジ内臓アンプ
計10ＣＨ可能

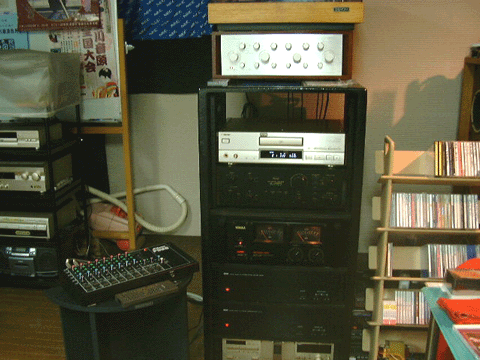

Mixer-8CHANNEL

いよいよマルチの設定開始です。
スーパーウーハーをＭＬに（マルチアンプシステム）

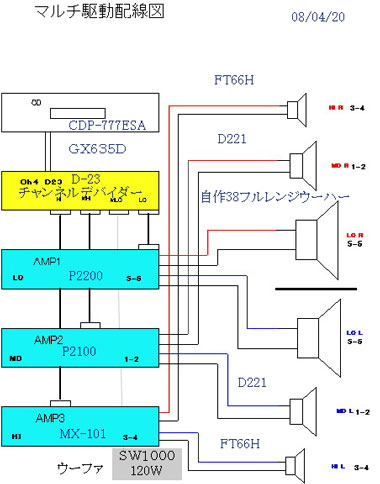

上記配線でマルチ駆動させています。
この状態でテストしたら、あまりにも正直な音なの
Mixer-8CHANNELをかませました。
ネットワーク方式ではスピーカーインピーダンスの
異なる組み合わせではそれに合ったネットワークが普通には無く
特別に作くらなくてはなりませんし
能率を合わせるのにアッテネーターも必要です。
歪みやダンピングファクターを更に悪化させることになります。
マルチアンプシステム
上記の点から何ら影響されることなく
自由に使えるメリットがあります。

FT66H
ハイレンジスピーカー


Ｆｏｓｔｅｘ-D221
ミドルレンジドライバー


クリスキットセルラーホーン
ミドルレンジスピーカー


ＹＳＴ-ＳＷ１０００
ミドルレンジウーハー


自作38フルレンジウーハー
ローレンジウーハー


説明が下手ですみません。好みの音つくり
